Thiết kế chiếu sáng cho trần xuyên sáng: Độ rọi, độ đều và công suất

Trần xuyên sáng không được thiết kế bằng “watt trên mét vuông” duy nhất. Kết quả phụ thuộc mục tiêu sử dụng, truyền sáng của màng, phân bố quang học, khoảng cách LED–màng, phản xạ khoang, điều khiển và tổn hao theo thời gian.

Trả lời ngắn: Hãy thiết kế từ độ rọi và chất lượng ánh sáng cần đạt trên mặt phẳng sử dụng, sau đó kiểm tra độ đều và độ chói của bề mặt trần. Công suất là đầu vào năng lượng của hệ, không phải chỉ tiêu đủ để chứng minh trần sáng đều hoặc căn phòng đủ sáng.

Độ rọi, độ đều và công suất trả lời ba câu hỏi khác nhau

Chỉ tiêu	Trả lời	Không thể kết luận riêng
Độ rọi (lux)	Lượng quang thông trên một bề mặt tính.	Bề mặt trần có sáng đều hoặc có gây chói hay không.
Độ đều	Mức chênh giữa vùng tối và vùng sáng theo định nghĩa đã chọn.	Đủ ánh sáng cho nhiệm vụ thị giác hay không.
Công suất (W)	Điện năng danh định của LED/driver theo cấu hình.	Lux thực tế nếu chưa biết hiệu suất và phân bố quang.

ISO/CIE 8995-1:2025 đặt yêu cầu chiếu sáng nơi làm việc theo cả số lượng và chất lượng ánh sáng. Với trần xuyên sáng, cần tách chỉ tiêu cho không gian bên dưới và chỉ tiêu thẩm mỹ của bề mặt phát sáng.

Phải xác định đúng mặt phẳng tính

Mặt phẳng làm việc: bàn, sàn, quầy, sản phẩm hoặc vùng nhiệm vụ thị giác.
Bề mặt trần: độ chói/độ đều hình ảnh của màng xuyên sáng.
Tường và mặt đứng nội thất: cảm nhận sáng của không gian, không chỉ lux ngang.
Vị trí người nhìn: góc nhìn có thể bộc lộ hotspot, bóng thiết bị hoặc mép profile.

Những biến số làm cùng một công suất cho kết quả khác nhau

Màng

Độ truyền sáng, khuếch tán, màu, in và số lớp.

Khoang

Chiều cao, phản xạ, vật cản, hệ MEP và profile.

Nguồn sáng

Quang thông, phân bố, khoảng cách, pitch, nhiệt và driver.

Điều khiển

Dimming, phân zone, scene, giới hạn tải và flicker.

Duy trì

Suy giảm quang thông, bụi, nhiệt và khả năng thay thế.

Không gian

Chiều cao phòng, phản xạ bề mặt và ánh sáng khác.

Quy trình thiết kế sáu bước

1. Chốt nhiệm vụ: không gian, người dùng, mục tiêu lux và chất lượng.
2. Chốt vật liệu: đúng màng, màu, truyền sáng và mẫu.
3. Dựng khoang: profile, chiều sâu, phản xạ và vật cản.
4. Chọn LED: dữ liệu quang trắc, nhiệt, driver và điều khiển.
5. Mô phỏng: bề mặt tính, lưới điểm, hệ số duy trì.
6. Mock-up: đo, chụp, quan sát và khóa cấu hình.

Mock-up cần đo gì ngoài cảm giác “đẹp”?

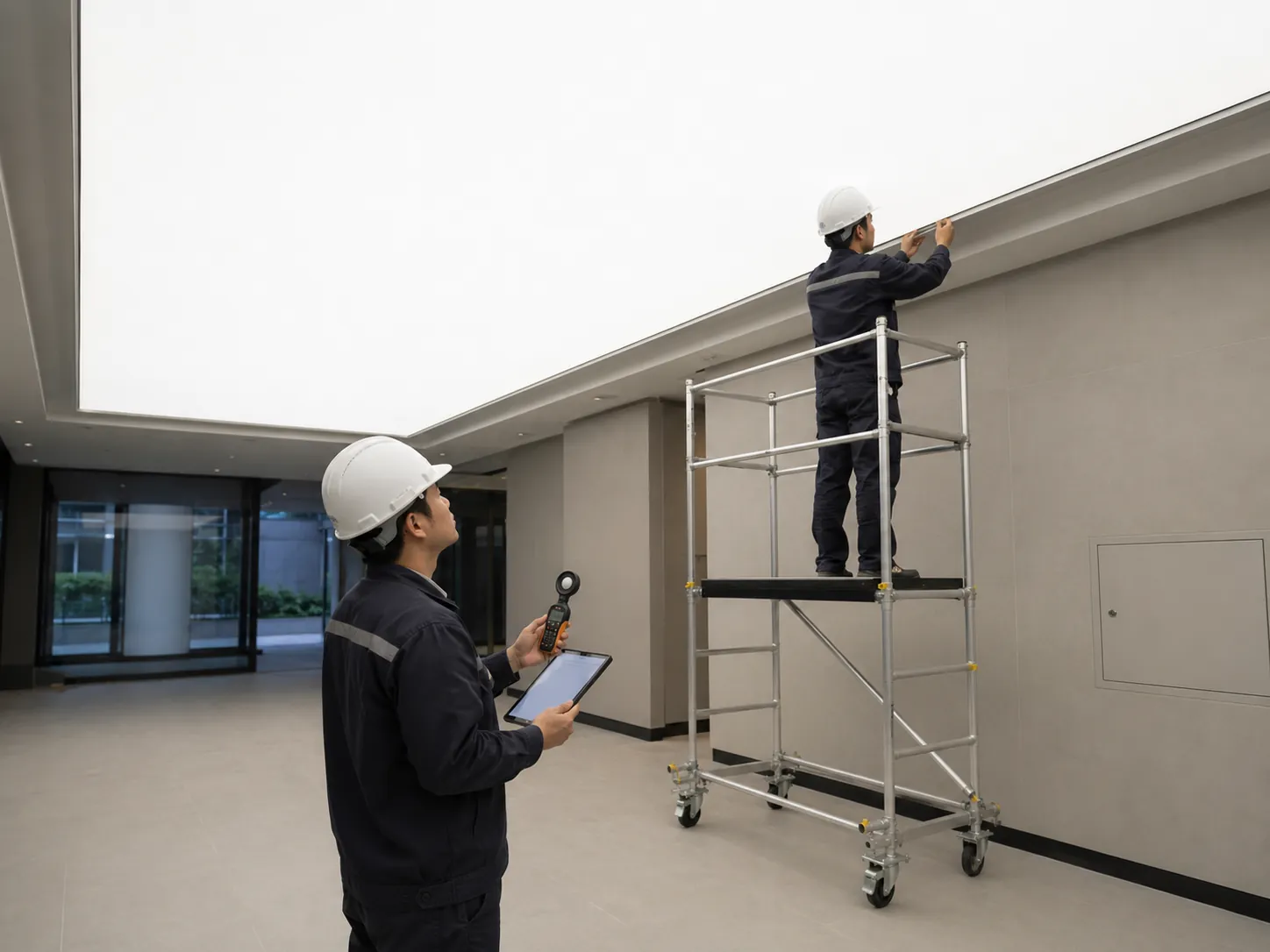

Mock-up nên dùng đúng màng, profile, chiều sâu khoang, màu nền, module LED và driver dự kiến. Đo độ rọi trên mặt phẳng sử dụng; lập lưới độ chói hoặc ảnh phơi sáng cố định trên bề mặt trần; kiểm tra hotspot, bóng MEP, đường biên, sai màu và dimming ở nhiều mức.

Kết quả chỉ có giá trị khi ghi lại thiết bị đo, vị trí, điều kiện ánh sáng nền, cấu hình và sai số. Không dùng ảnh điện thoại tự động HDR làm bằng chứng duy nhất.
