Cấu tạo trần xuyên sáng hoàn chỉnh không chỉ có màng và khung viền. Một hệ có khả năng thi công, vận hành và bảo trì cần tối thiểu nền/kết cấu phụ, hệ LED – nguồn – điều khiển, khoang quang học, profile viền, màng có harpoon và các chi tiết phối hợp cơ điện.
Cấu tạo theo lớp
Từ trần thô xuống không gian sử dụng, hệ thường đi theo thứ tự: nền liên kết/kết cấu phụ → nguồn sáng và dây dẫn → khoang khuếch tán → profile viền → harpoon và màng xuyên sáng. Cửa thăm, thông gió, thiết bị MEP và điều khiển phải được phối hợp trong cùng thiết kế.
Năm lớp cấu tạo của một hệ trần xuyên sáng
| Lớp | Chức năng | Điểm kiểm soát |
|---|---|---|
| 1. Nền/kết cấu phụ | Giữ profile, LED và thiết bị | Cao độ, độ cứng, liên kết và phẳng |
| 2. LED – nguồn – điều khiển | Tạo và điều chỉnh ánh sáng | Mật độ, nhiệt, nguồn, dimming, thay thế |
| 3. Khoang quang học | Cho ánh sáng hòa trộn trước khi qua màng | Khoảng cách, màu nền, vật cản, bụi |
| 4. Profile viền | Định hình biên và giữ màng | Loại profile, góc, đường nối, bảo trì |
| 5. Harpoon và màng | Tạo bề mặt hoàn thiện/khuếch tán | Kích thước, tension, màu, lớp, đường hàn |

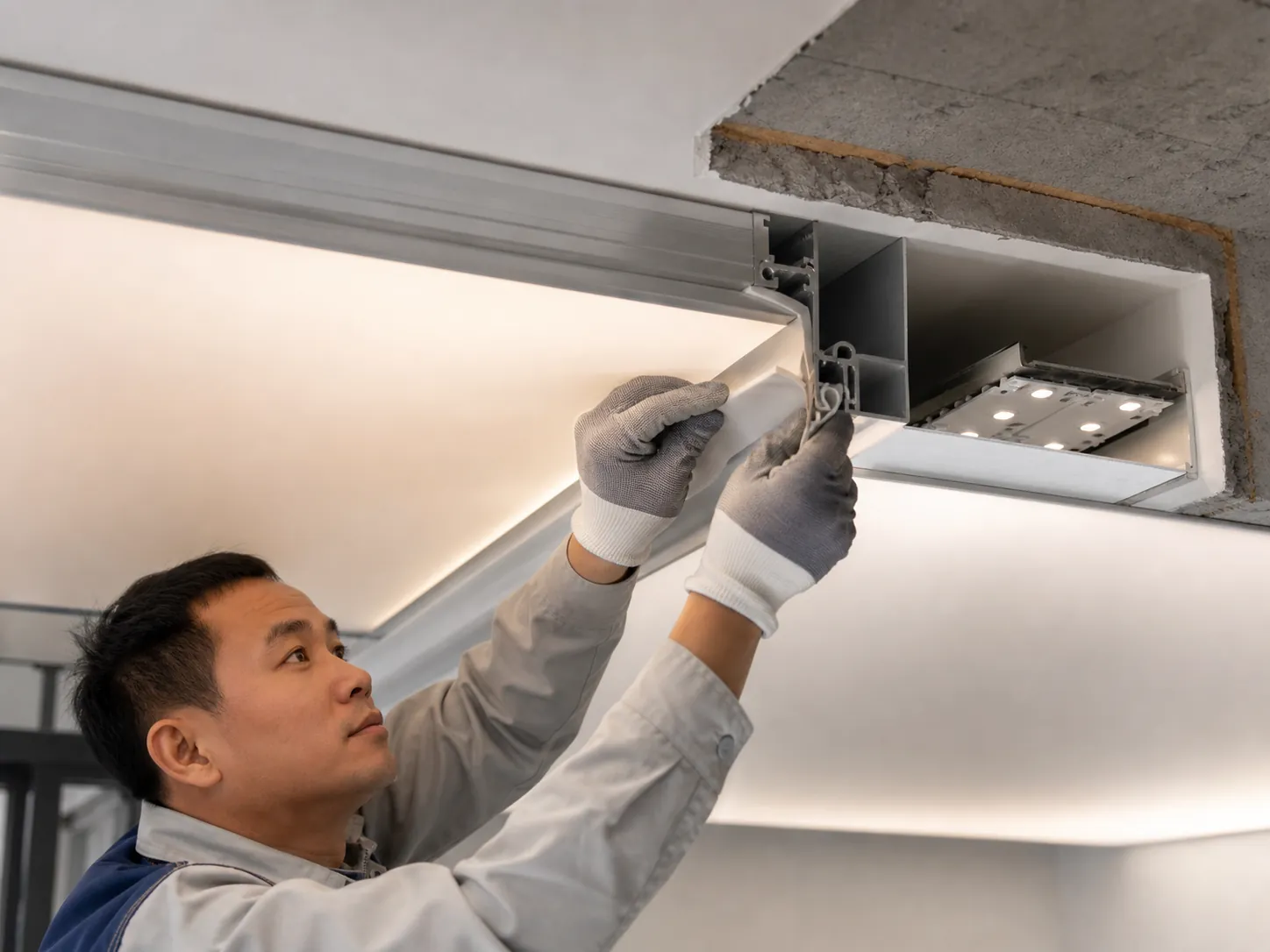

Màng xuyên sáng và mép harpoon
Màng là bề mặt nhìn thấy và là bộ khuếch tán ánh sáng. Tùy hệ, màng được sản xuất theo kích thước hình học, có mép harpoon bán cứng hàn quanh chu vi để gài vào profile. NEWMAT mô tả thành phần cơ bản gồm màng PVC gia công theo yêu cầu, harpoon chu vi và profile bằng PVC hoặc nhôm.
Không nên chỉ chọn màng theo ảnh mẫu. Cần xét màu khi tắt/bật, độ truyền và khuếch tán, bề mặt, đường hàn, kích thước module, yêu cầu cháy/hoàn thiện trong hồ sơ và khả năng tháo lắp.
Với cấu hình hai lớp, lớp trên có thể hỗ trợ khuếch tán và chắn bụi; đổi lại cần kiểm tra tổn hao ánh sáng, cao độ và quy trình tiếp cận. Số lớp không phải tiêu chí “càng nhiều càng tốt”.

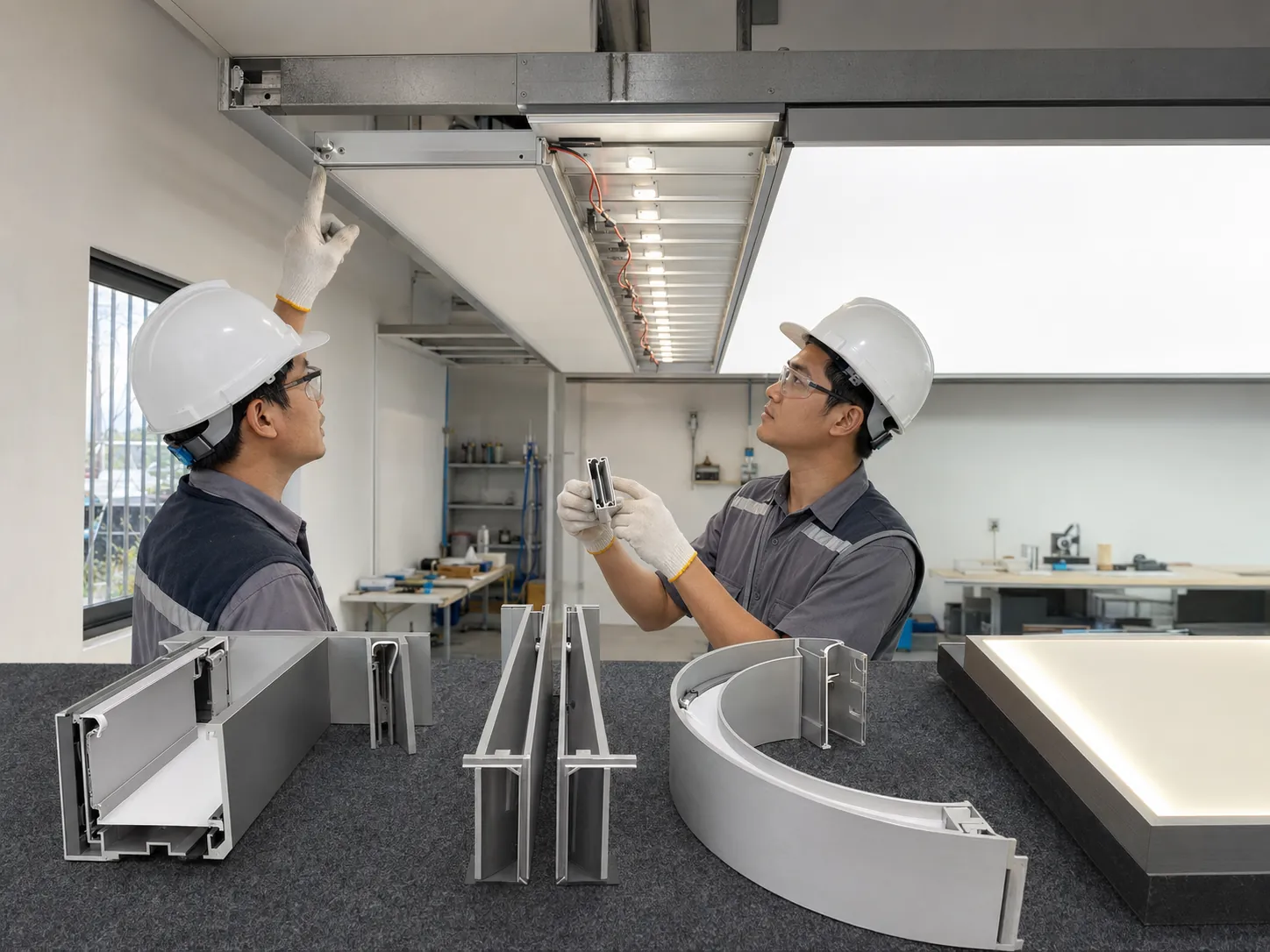

Profile viền và kết cấu phụ quyết định hình học
Profile tạo đường biên và tiếp nhận lực căng của màng. Lựa chọn phụ thuộc kiểu lắp lộ/giấu, mặt phẳng hay cong, module, khe tiếp giáp, khả năng tháo mở và bề mặt nền. Profile chỉ làm việc đúng khi nền liên kết đủ cứng, đúng cao độ và có chi tiết góc/đường nối phù hợp.
Kết cấu phụ phải được phối hợp với trần thô, vách, cửa thăm, điều hòa, báo cháy, loa và sprinkler. Việc “chừa chỗ rồi xử lý sau” dễ tạo bóng tối, khe méo hoặc vị trí không thể bảo trì.

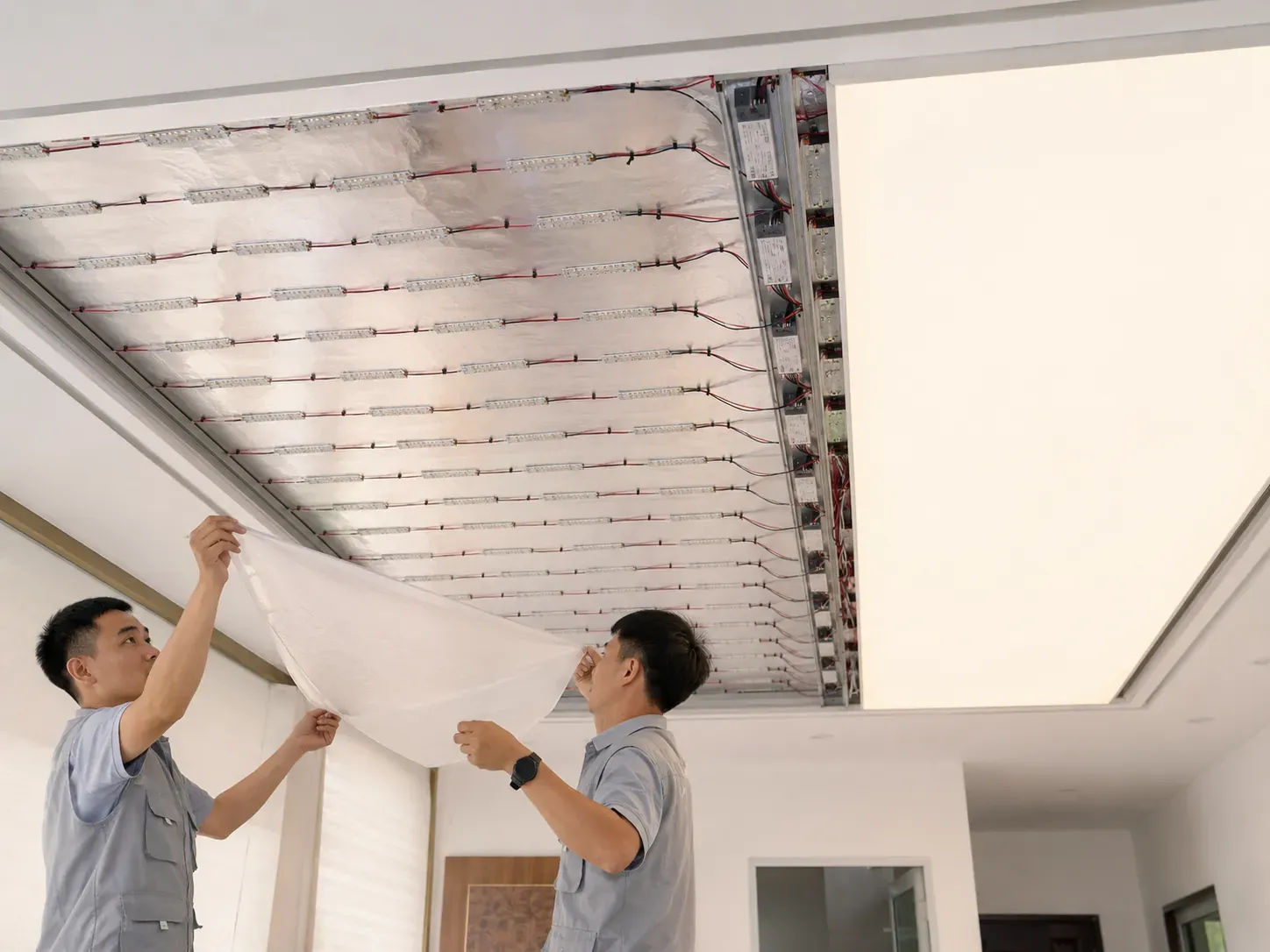

Nguồn LED và khoang quang học quyết định độ đều
Màng chỉ khuếch tán lượng ánh sáng nhận được. Độ đều phụ thuộc phân bố của LED, khoảng cách tới màng, góc phát, màu và độ phản xạ của khoang, đường nối module, vật cản và mức dim. Cùng một loại màng nhưng cấu hình LED khác nhau có thể tạo kết quả rất khác.
Driver và nguồn cần đặt tại vị trí thông thoáng, có thể tiếp cận và thay thế. Nếu giấu toàn bộ thiết bị trong khoang kín mà không có cửa thăm hoặc kế hoạch tháo màng, chi phí bảo trì về sau sẽ tăng đáng kể.
Nên mock-up một module đại diện bằng đúng màng, LED, khoảng cách và bề mặt nền trước khi chốt mật độ. Camera điện thoại có thể làm lộ hoặc che hotspot khác mắt người; việc duyệt nên kết hợp quan sát trực tiếp và đo theo yêu cầu dự án.
Phối hợp MEP và cửa thăm ngay trên mặt cắt
Điều hòa và thông gió
Tránh luồng gió/nhiệt bất lợi cho màng và nguồn; bố trí khe gió không phá hình ảnh mặt trần.
Báo cháy và sprinkler
Phối hợp theo hồ sơ PCCC được duyệt; không tự che, dịch chuyển hoặc xuyên màng thiếu chi tiết.
Cửa thăm
Xác định thiết bị cần tiếp cận, kích thước thao tác, tuyến tháo và vị trí ít ảnh hưởng thẩm mỹ.
Điều khiển
Chia zone, dimming, scene và vị trí driver theo nhu cầu vận hành, không chỉ theo sự thuận tiện khi lắp.
Checklist kiểm tra hồ sơ cấu tạo
- Mặt cắt có đủ trần thô, kết cấu phụ, LED, khoảng cách, profile và màng?
- Model LED, CCT, CRI, dimming, nguồn và nhiệt được mô tả?
- Cao độ và mật độ LED đã được mock-up hoặc tính toán?
- Profile, góc, đường nối, mép harpoon và module màng đã khóa?
- Thiết bị MEP, cửa thăm và tuyến bảo trì đã phối hợp?
- Có yêu cầu mẫu duyệt, tiêu chí độ đều/màu và nghiệm thu?
- As-built có ghi vị trí driver, nguồn, zone và cách tháo mở?
Nếu mới tìm hiểu khái niệm, xem thêm bài trần xuyên sáng là gì.
Câu hỏi thường gặp
Khoảng cách từ LED đến màng bao nhiêu?
Không có một con số chung. Khoảng cách phụ thuộc góc phát, mật độ LED, mức sáng, loại màng, số lớp, màu khoang và yêu cầu đồng đều; cần mock-up theo module thật.
Profile nhôm có phải lúc nào cũng giống nhau?
Không. Profile thay đổi theo biên, góc, khe, kiểu lộ/giấu, tạo hình và khả năng tháo. Chỉ định phải bám shop drawing và hệ vật liệu được duyệt.
Có thể đặt driver phía trên màng không?
Có thể nếu điều kiện nhiệt, điện, khoảng cách và khả năng tiếp cận phù hợp. Vị trí phải được đánh dấu trên as-built và có phương án bảo trì an toàn.
